Камерные печи с выкатным подом (СДО)

• Описание

  Камерная печь с выкатным подом модели СДО предназначена для нагрева крупногабаритных изделий или контейнеров с заготовками под закалку, отжиг и других термических процессов. Атмосфера внутри печи — окислительная (воздух).

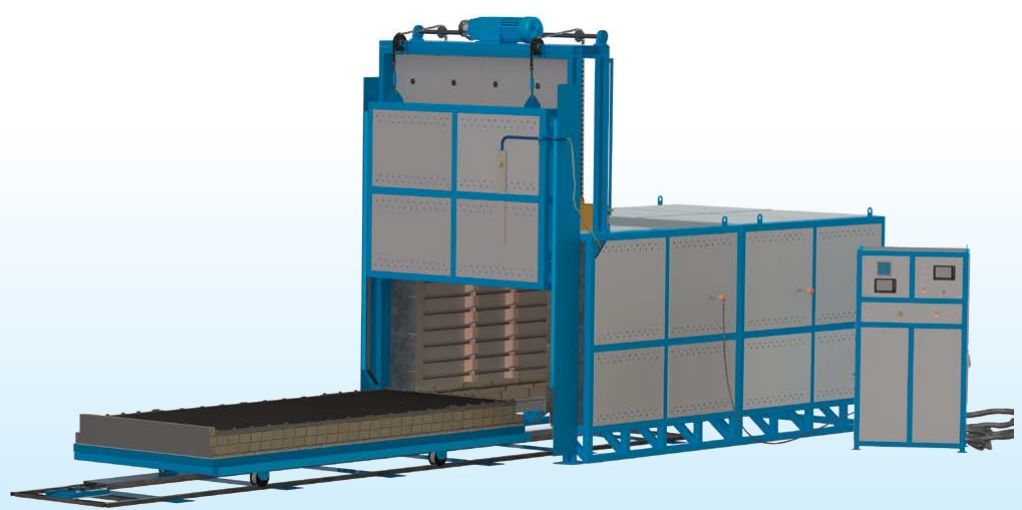

  Электропечь представляет собой горизонтальную теплоизолированную нагревательную камеру в виде тупикового туннеля с выдвижным подом.

  Конструкция

  Каркас электропечи выполнен из металлических профилей, обшитых изнутри кожухами, а снаружи — декоративными панелями.

  Камера нагрева печи выполняется из волокнистых блоков и матов.

  Заслонка печи состоит из металлического каркаса, изнутри футерованного огнеупорными материалами. Заслонка печи оборудована электроприводом вертикального подъема двери.

  Выкатной под печи представляет сварной металлический каркас в виде тележки, изнутри футерованный огнеупорами. Выкат пода происходит по рельсовым направляющим с помощью электромеханического привода с устройством плавного старта и торможения, что обеспечивает точный выезд (заезд) пода между конечными положениями в печи. На поду теплоизоляцию и нагреватели перекрывают литые плиты из жаропрочной никелевой стали. Возможна также комплектация плитами из карбида кремния

  Нагрев печи и садки производится излучением и конвекцией от электронагревательных элементов, расположенных на боковых, задней стенках рабочей камеры, на двери и на поду. При необходимости нагреватели также устанавливаются на задней стенке и двери печи. Нагреватели изготовлены в виде спиралей из проволоки сплава высокого сопротивления (Суперфехраль или аналог). Печь имеет высокую мощность для быстрого разогрева садки.

  Электропечь оснащена системой автоматического управления температурным режимом по ПИД закону регулирования. Производится автоматическая регистрация термических процессов. Система управления электропечью предусматривает не только ведение требуемых режимов, но и обеспечивает защиту от аварийных и блокировку от недопустимых ситуаций. Управление приводами заслонки и пода выведено на выносной кнопочный пульт.

  Электропечи поставляются в виде отдельных, футерованных печных модулей, собираемых в единую конструкцию на месте монтажа. Электропечи разделяются на части для возможности транспортирования и упрощения монтажа.

  Опции. К электропечам возможна поставка сопутствующего оборудования: загрузочная оснастка, оборудование для компьютерного управления, ЗИП и т.п.

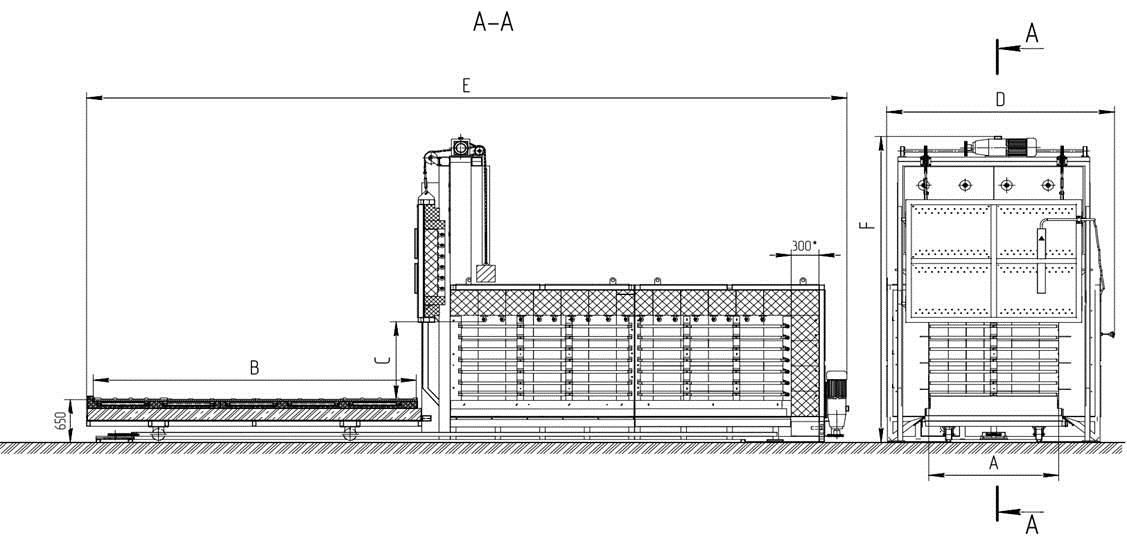

  Схема камерной электропечи с выкатным подом






  Типы камерных электропечей с выкатным подом

  Обозначение печи	Макс. темп., °С	Раб. пр-во, мм (шир×дл×выс) (A×B×C)	Габ. раз-ры, (шир×дл×выс), мм (D×E×F)	Мощн. нагрева	Масса печи
  СДО 10.20.8/12	1200	1000×2000×800	1700×5720×2850	115	2600
  СДО 12.20.10/12	1200	1200×2000×1000	1900×5720×3200	130	3000
  СДО 15.18.12/12	1200	1500×1800×1200	2900×4000×3500	135	4500
  СДО 15.30.10/10	1000	1500×3000×1000	2900×7000×3400	250	8000
