Шахтные закалочные печи

• Описание

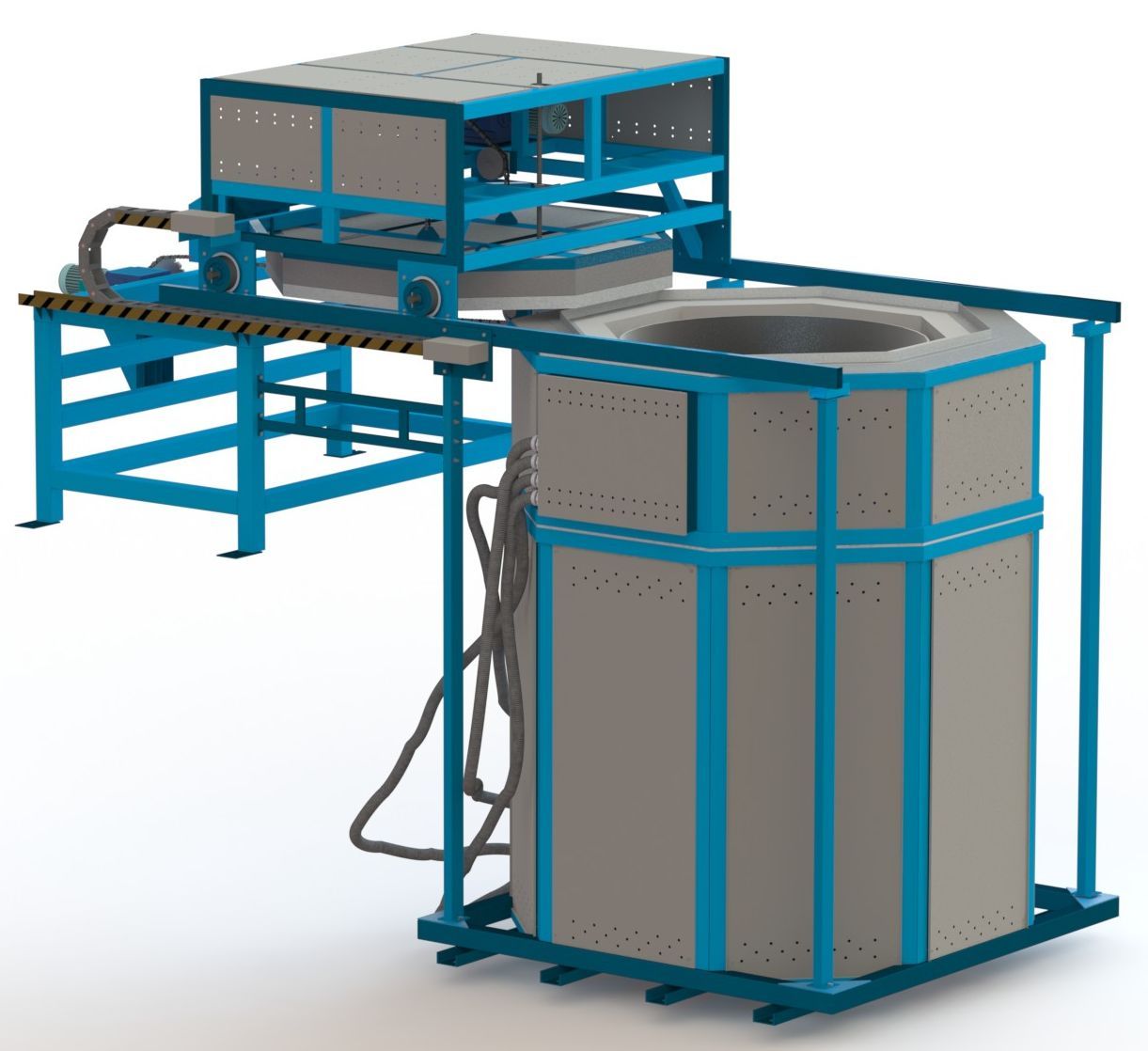

  Электропечи шахтные закалочые типа СШО с вертикальной загрузкой ппредназначены для нагрева длинномерных заготовок или корзин с мерными заготовками под закалку, отжиг, нормализацию. Электропечь представляет собой вертикальную теплоизолированную нагревательную камеру в виде шахты.

  Конструкция

  Тип загрузки. Конструкция печи предусматривает два варианта фиксации загрузки: подвешивание на специальных выступах горловины или с опорой на под печи.

  Каркас (шахта). Каркас печи выполняется диаметральной формы из стальных профилей и листов.

  Теплоизоляция. Изнутри каркас футеруется комбинированной теплоизоляцией. Под печи выполняется из огнеупоров высокой прочности, боковые стенки из войлочных матов на основе стекловолокна и керамоволокна.

  Крышка печи. Нагревательная шахта сверху перекрывается теплоизолированной крышкой. Крышка печи установлена на подъёмно-откатной тележке с электрическими приводами подъема и отката. Над проёмом печи крышка опускается вертикально, при этом часть теплоизоляции заходит в камеру нагрева.

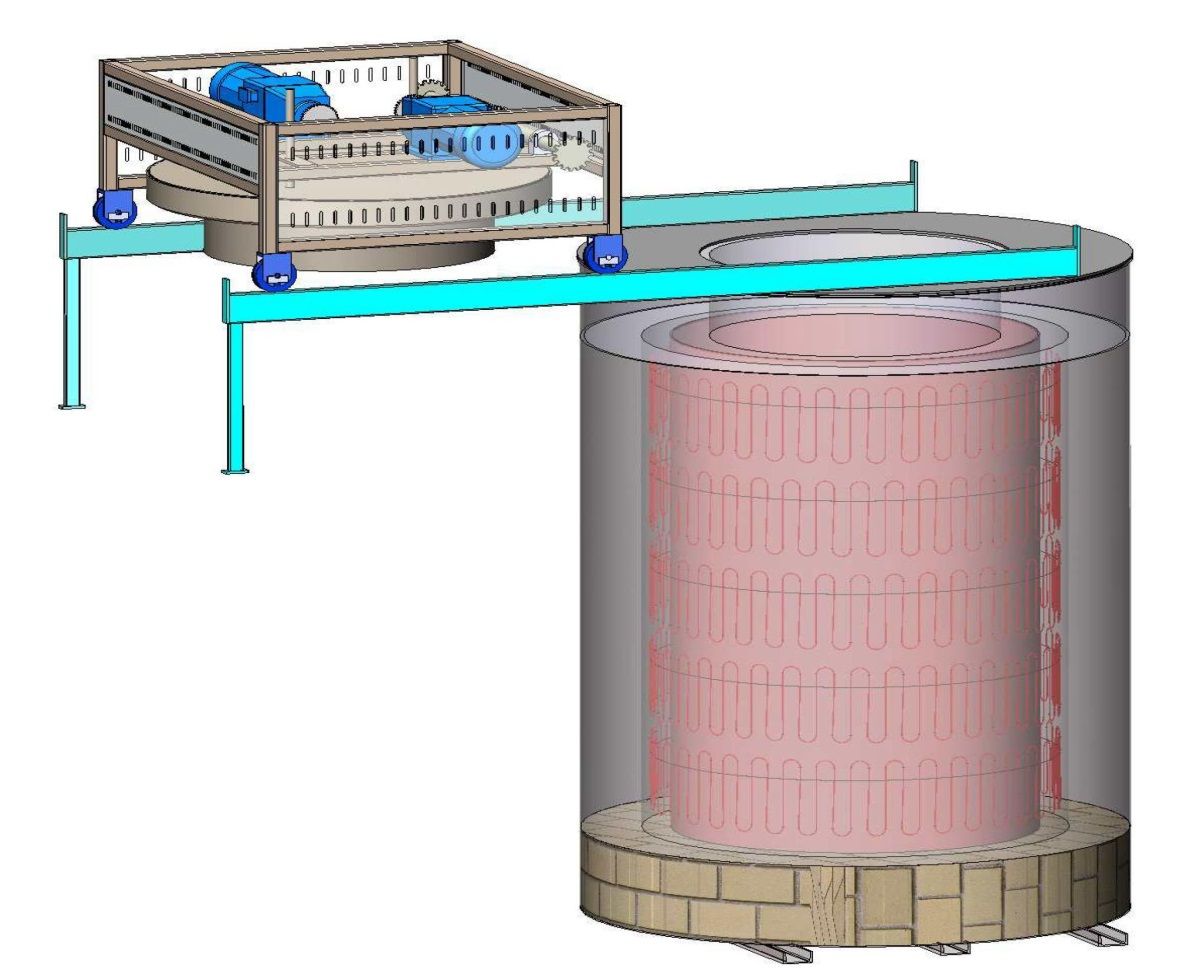

  Нагрев. По внутреннему периметру теплоизоляции и в пазах на поду имеются электронагреватели. Электронагреватели изготавливаются из проволоки высокотемпературных сплавов (Суперфехраль или Kanthal) и могут иметь два исполнения: спирали или зигзаги. Нагреватели между собой коммутированы в группы, образуя отдельные тепловые зоны.

  Ограждение. Загрузку от нагревателей ограждает специальный цилиндрический экран с дном (муфель) из жаропрочной никелевой стали.

  Контроль и регулирование температуры. Контроль и регулирование температуры в печи производится по тепловым зонам: одна зона — под, две или три зоны расположены по высоте. В качестве датчика температуры используется стандартный термоэлектрический преобразователь (термопара) с выводом на электронный прибор управления типа «Термодат». Термодат имеет графический жидкокристаллический дисплей и разъем для коммутации с ПК.

  Система управления электропечью предусматривает не только ведение требуемых режимов, но и обеспечивает защиту от аварийных и блокировку от недопустимых ситуаций.

  Поставка. Электропечи, начиная с СШО 15.20/10 и далее, поставляются в виде отдельных футерованных печных модулей, собираемых в единую конструкцию на месте монтажа. Электропечи разделяются для возможности транспортирования и упрощения монтажа.

  Опции. К электропечам возможна поставка сопутствующего оборудования — загрузочная оснастка, оборудование для компьютерного управления, ЗИП и т.п.



  Типоразмеры

  Таблица. Типоразмеры электропечей шахтных закалочных

  Обозначение	Макс. темп, °С	Рабочее пространство, мм (диаметр x высота)	Габаритные размеры, мм (Ш x Д x В, мм)	Мощность (кВт)	Масса печи (кг)
  СШО 10.15/12	1200	1000×1500	1800×3500×2800	100	2500
  СШО 12.15/12	1200	1200×1500	2000×4000×2800	120	3000
  СШО 15.20/10	1000	1500×2000	2200×4000×3200	200	4500
  СШО 20.25/10	1000	2000×2500	2800×5500×4000	370	7500
  СШО 25.25/10	1000	2500×2500	4000×6000×4200	400	10000
