Шахтные отпускные печи

• Описание

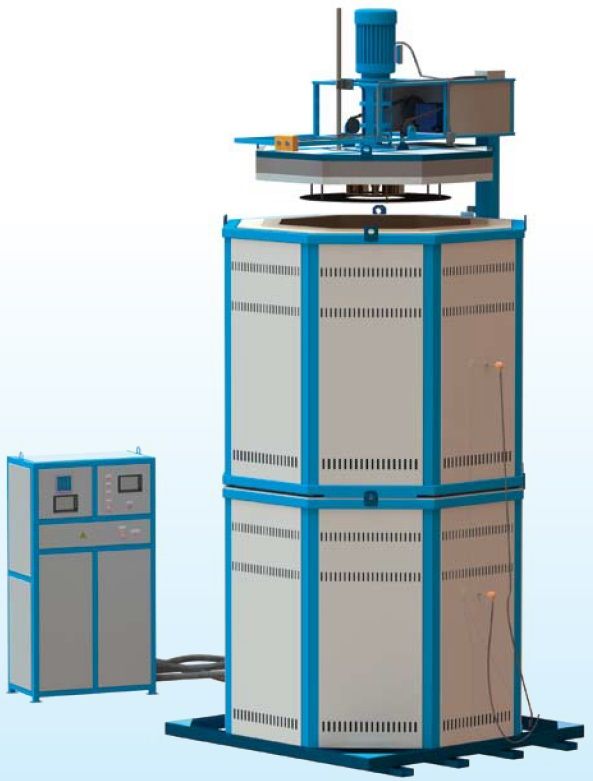

  Электропечи шахтные отпускные с вертикальной загрузкой типа СШО предназначены для нагрева длинномерных заготовок или корзин с мерными заготовками под отпуск. Электропечь представляет собой вертикальную теплоизолированную, нагревательную камеру, в виде шахты.

  Конструкция

  Каркас печи выполняется сварным из стальных профилей и листов.

  Внутри каркаса фиксируются волокнистые теплоизоляционные блоки, образуя камеру нагрева.

  Крышка печи состоит из сварного каркаса, теплоизолированного футеровкой. Для подъема опускания и отвода крышки над ней установлена консольная поворотная рама с мотор-редуктором и направляющими подъема, опускания. На моделях с СШО 12.20/7 и более крышка фиксируется на подъемно-откатной тележке.

  Конвекция. По центру крышки устанавливается стойка с электродвигателем, вал которого соединен с вентилятором. Вентилятор перемешивает печную атмосферу. Таким образом, происходит нагрев конвекцией от нагретого воздушного потока.

  Нагрев изделий производится нагревателями, изготовленными в виде спиралей из проволоки сплава Суперфехраль, надетых на керамические трубки. Нагреватели расположены горизонтально вдоль стен камеры нагрева по всей высоте.

  Электропечь оснащена системой автоматического управления температурным режимом по ПИД закону регулирования. Система использует микропроцессорный прибор управления нагревом и электронный регистратор типа «Термодат». Система управления электропечью предусматривает не только ведение требуемых режимов, но и обеспечивает защиту от аварийных и блокировку от недопустимых ситуаций.

  Система автоматического управления электропечью полностью смонтирована в шкафу управления, устанавливаемого рядом и соединяемого с печью электропроводами.






  Типоразмеры

  Таблица. Типоразмеры электропечей шахтных отпускных

  Обозначение	Рабочее пространство, мм (диаметр x высота)	Габаритные размеры, мм (Ш x Д x В)	Мощность (кВт)	Масса печи (кг)
  СШО 10.15/7	1000×1500	1850×2000×2800	60	2500
  СШО 10.20/7	1000×2000	1850×2000×3400	85	3200
  СШО 10.30/7	1000×3000	1900×2000×4400	120	4300
  СШО 12.20/7	1200×2000	2200×2400×3450	100	3600
  СШО 15.20/7	1500×2000	2500×2400×3450	120	3800
  СШО 20.25/7	2000×2500	2900×4500×3700	200	5500




  Опросный лист

  Скачать опросный лист на проектирование (изготовление) электрической печи. Заполненный опросный лист отправляйте через форму обратной связи, добавив вложением (кнопка «прикрепить файл») либо по адресу pechi@mashprom.ru.
