Камерные печи с выкатным подом (газ)
Печь камерная с выкатным подом с газовым нагревом предназначена для нагрева крупногабаритных изделий или контейнеров с заготовками под закалку, отжиг, пластическую деформацию и другие термические процессы.
Конструкция

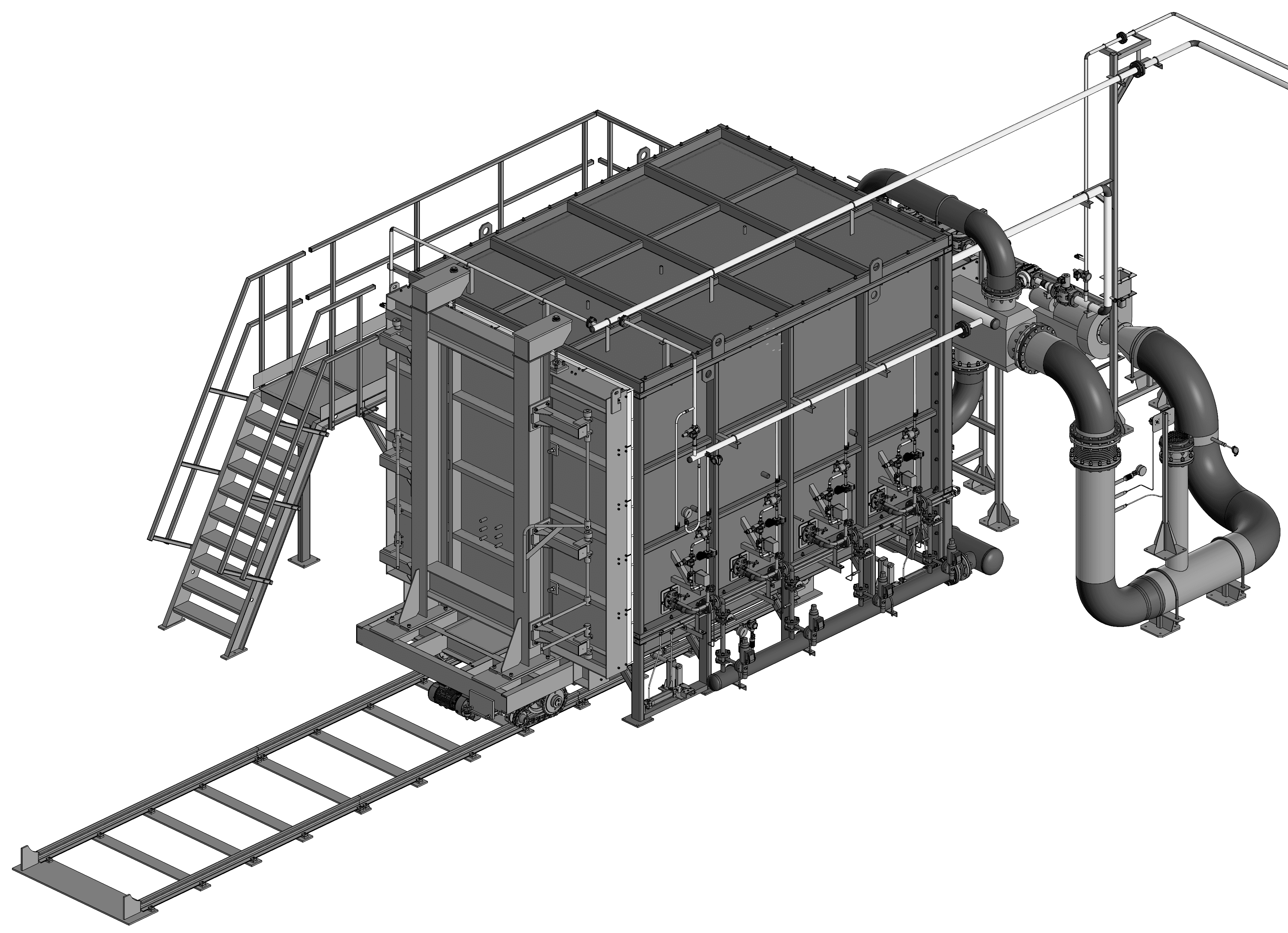

Печь представляет собой горизонтальную теплоизолированную нагревательную камеру в виде тупикового туннеля с выдвижным подом.
Каркас печи выполнен из металлических профилей и обеспечивает установку и крепление всех входящих узлов и элементов. Каркас обшивается кожухами из листовой стали под фиксацию теплоизоляции и горелок.
Футеровка: легковесные огнеупорные материалы (кирпич + волокно). Обеспечивает низкие тепловые потери, быстрый нагрев в камере и безопасную температуру внешней поверхности каркаса в установившемся режиме.
Заслонка печи состоит из металлического каркаса, изнутри футерованного огнеупорными материалами. Заслонка печи может устанавливаться на выкатной под, либо оборудована электроприводом вертикального подъема двери по специальным направляющим.
Выкатной под печи представляет сварной металлический каркас в виде тележки, изнутри футерованный огнеупорами. Выкат пода происходит по рельсовым направляющим с помощью электромеханического привода с устройством плавного старта и торможения, что обеспечивает точный выезд (заезд) пода между конечными положениями в печи.
На поду предусматриваются опоры для установки садки и её обдувания продуктами сгорания для нагрева садки.
Особенности работы
Нагрев печи и садки производится с помощью газовых горелок, работающих на природном газе. Количество, расположение и тип горелок подбирается индивидуально под режим работы печи.
Контроль и регулирование температуры осуществляется от температурных датчиков (термопар), расположенных в камере печи.
Печи имеют электронное управление нагревом с визуальной индикацией температуры нагрева, положением дверей и пода с помощью промышленного ПК. Силовое оборудование, управляющее работой приводов, смонтировано в силовых шкафах и пульте управления.
Печи оснащены необходимыми сигнализациями, блокировками аварийных ситуаций.
Печи поставляются в виде отдельных, футерованных печных модулей, собираемых в единую конструкцию на месте монтажа. Печи разделяются на части для возможности транспортирования и упрощения монтажа.
Размеры печи, температура нагрева и комплектация выполняются в зависимости от требований заказчика.
