Конвейерные проходные печи (газ)

• Описание

  Конвейерные проходные печи с газовым нагревом предназначены для проведения нагрева заготовок под сушку, отпуск, отжиг, пайку и другие термические процессы. Также печи могут использоваться для сушки гранулированных сыпучих материалов под требования технологического процесса.

  Конструкция

  Рабочее пространство конвейерных печей имеет вид проходного туннеля, подом которого служит конвейерная лента.

  Каркас модулей печи выполнен из металлических профилей, обшитых изнутри кожухами, а снаружи декоративными панелями. Теплоизоляция печей выполняется многослойной: состоит из нескольких слоев разнотипных прессованных волокнистых матов, листов.

  Конвейерная лента, представляет собой плетеную сетку из жаропрочной стали. Лента проходит по всей длине камеры нагрева и возвращается через нижнюю часть печи. В камере нагрева лента опирается на неподвижные горизонтальные опоры. Лента перемещается от ведущего барабана фрикционного типа. Для увеличения тягового усилия ведущий барабан может быть снабжен звездочкой для сопряжения с цепью на ленте.

  Рабочий проем печи с двух сторон частично перекрывают заслонки.

  Заслонки выполнены из металлических профилей и теплоизолированы футеровкой. Передняя и задняя заслонки печи фиксируются на необходимой высоте.

  Нагрев изделий в печи происходит за счет энергии сжигания природного газа в плоскопламенных горелках, расположенных на своде отапливаемой части печи.

  В низкотемпературных конвейерных печах, предназначенных для сушки сыпучих материалов, нагрев осуществляется с помощью потока нагретого воздуха от теплогенераторов типа Термоблок. Каждый термоблок включает в себя: теплоизолированную камеру сгорания с автоматической газовой горелкой, рециркуляционный вентилятор теплоносителя и систему управления нагревом.

  Примеры изготовленных нами конвейерных печей

  ПКО 8.60.8/10

  Тип печи	Газовая методическая
  Диапазон рабочих температур	°С 300…1000
  Топливо	Природный газ
  Габаритные размеры печи, ШхДхВ, мм	3390х8100х4200
  Исходная заготовка (стальной диск о), мм	600 х 5
  Производительность печи по заготовкам, шт/ч	66
  Номинальная тепловая мощность печи, МВт	0,92

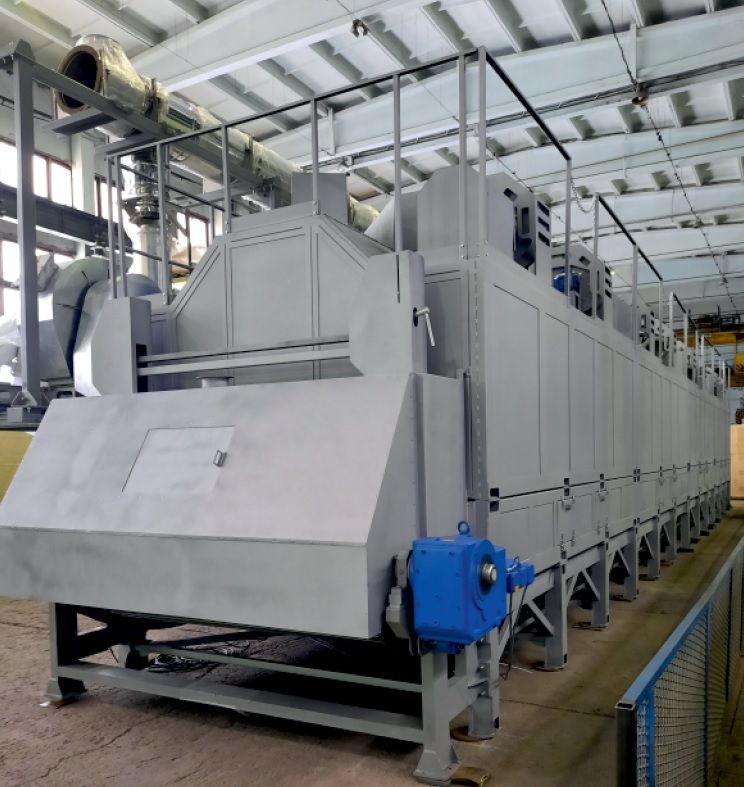

  ПКО 2,2.170.2/2

  Кол-во регулируемых зон нагрева	4
  Диапазон рабочих температур в зоне нагрева, °С	40-200
  Размер рабочего пространства печи, (Ш×Д×В), мм	2200×17000×150
  Состав атмосферы рабочей камеры	Воздух, пары воды, пары неорганических кислот, пары аммиака
  Габариты конвейерной печи, с учетом газоходов и площадок обслуживания (Ш×Д×В), мм	4550×19360×5100
  Масса конвейерной печи, т	50
  Топливо для нагрева	Природный газ (по ГОСТ 5542-87)
  Номинальная теплота сгорания топлива, кДж/м3	33500
  Система нагрева	Косвенный нагрев с использованием 27 теплогенераторов с рециркуляцией теплоносителя типа "Термоблок 500"
  Установленная мощность нагрева, МВт	1,8
  Диапазон регулирования скорости конвейерной ленты, мм/мин	50-300

  Размеры печи, температура нагрева и комплектация выполняются в зависимости от требований Заказчика. Для разработки конвейерной печи под ваши требования просим направить в наш адрес техническое задание или заполнить опросный лист.

  Опросный лист на разработку печи

  Скачать опросный лист на проектирование (изготовление) газовой печи. Заполненный опросный лист отправляйте через форму обратной связи, добавив вложением (кнопка «прикрепить файл»).
