Колпаковые печи (газ)

• Описание

  Колпаковая печь — это термическая печь периодического действия, в которой нагрев изделий происходит под съёмным нагревательным колпаком.

  Колпаковые печи предназначены для:

  • отжига холоднокатаной стали, рулонов ленты, проволоки — чтобы снять наклёп и восстановить пластичность;
  • нормализации и рекристаллизационного отжига проката;
  • термообработки в защитной атмосфере для предотвращения окисления и обезуглероживания.

  Конструкция колпаковой печи

  Конструктивно состоит из следующих частей:

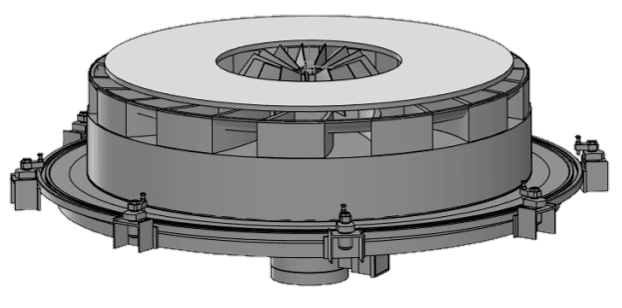

  1. Стенд колпаковой печи. Это основание для установки садки, а также для установки и уплотнения муфеля.



  Стенд представляет собой сварную несущую металлоконструкцию с элементами из жаропрочной стали и состоит из следующих основных частей:

  • несущей металлоконструкции, которая опирается на фундаменты;
  • кожух стенда;
  • диффузоров и конфузоров для направленного газового потока в подмуфельном пространстве, который создается стендовым вентилятором с электродвигателем газоплотного исполнения и системой охлаждения за счет циркуляции воды;
  • подовой плиты с решеткой для установки садки, обеспечивающей защиту лопастей стендового вентилятора;
  • водоохлаждаемое фланцевое уплотнение для установки и герметизации муфеля;
  • система гидравлических прижимов муфеля к уплотнительному фланцу;
  • трубные развязки подачи и отвода сред (продувочный и защитный газ, охлаждающая вода);
  • конденсатоприемник с ручным сливом конденсата;
  • стендовая площадка, состоящая из двух направляющих колонн центрирования для муфеля, нагревательного и охлаждающего колпаков, устанавливаемых мостовым краном, комплекта опор для колпаков;
  • приемное устройство для продуктов сгорания для направления в подземный боров с системой закрытия заслонки при снятии нагревательного колпака.

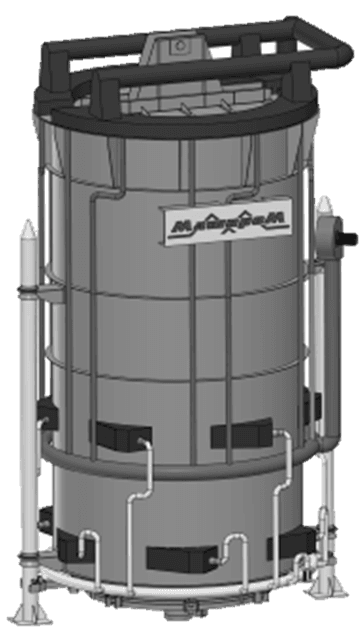

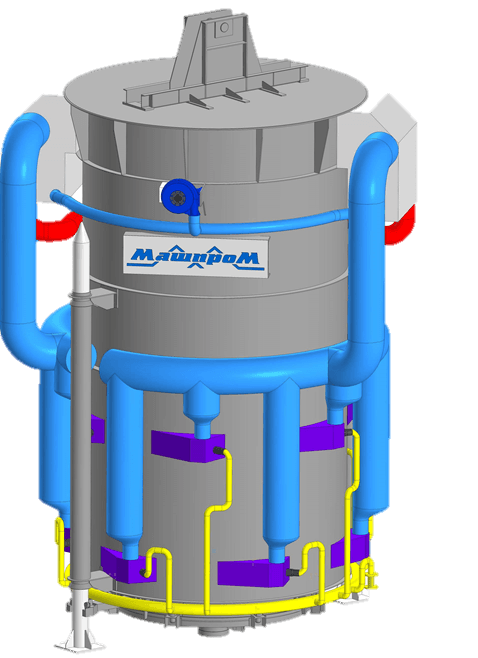

  2. Нагревательный колпак.



  Нагревательный колпак предназначен для нагрева садки через муфель и выдержки до температур в соответствии с технологическим режимом.

  Нагревательный колпак состоит из следующих основных элементов:

  • сварной несущей металлоконструкции (корпус нагревательного колпака) футерованной изнутри керамо-волокнистыми модулями с нанесением защитного покрытия (пропитки огнеупорным связующим), и имеющими нижний уплотнительный узел для герметизации пространства горения между колпаком и муфелем. На корпусе нагревательного колпака закреплены 2 направляющих устройства в виде трубы с креплением для центрирования колпака при установке на стенд;
  • в верхней части нагревательного колпака расположены два отвода отходящих газов с рекуператорами нагрева воздуха горения, на линии которых находятся термопары, заслонки с электроприводами, датчики текущих значений давления;
  • для подачи воздуха в горелки на колпаке расположен вентилятор, который нагнетает воздух в два рекуператора и далее по кольцевому коллектору горячий воздух поступает в горелки;
  • нагревательный колпак оснащен скоростными горелками, которые расположены на разных уровнях и ориентированы тангенциально окружности нагревательного колпака. Мощность горелок подбирается под технологический процесс печи. Монтаж/демонтаж горелок осуществляется с наружной части колпака. Горелки оснащены системой электрического розжига и контроля пламени;
  • на трубопроводах подачи сред воздуха/газа расположена запорно-регулирующая арматура, клапана электромагнитные, затворы с электроприводом и затворы для ручного управления, гибкие разъемные соединения;
  • в колпак вмонтирован необходимый комплект КИП.

  Система управления нагревом позволяет работать на одной горелке, в режиме сушки нагревательного колпака на низких температурах.

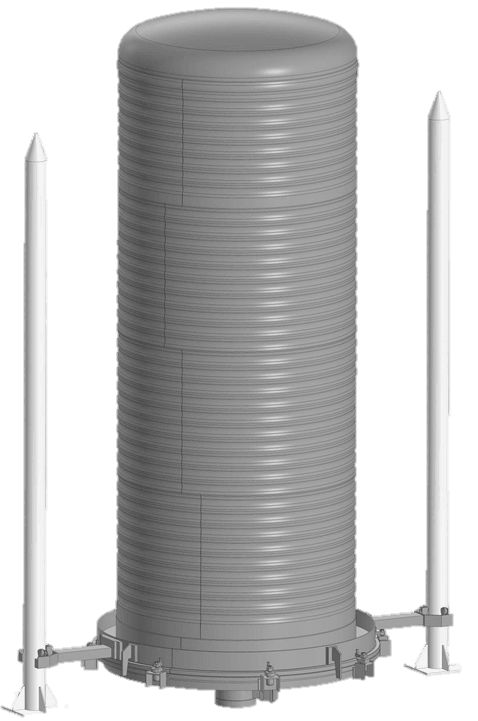

  3. Муфель колпаковой печи.



  Муфель представляет из себя цилиндрическую сварную металлоконструкцию из гофрированной листовой жаропрочной стали класса 20Х20Н14С2 (толщина стенки 6 мм и 8 мм), которая опирается на водоохлаждаемый фланец, через который осуществляется герметизация подмуфельного пространства и стенда печи. На боковой поверхности муфеля расположены рычаги для центрирования (с роликами) по колоннам стендовой площадки во время установки муфеля на стенд.

  В нижней части муфеля предусмотрены три проушины для цепного захвата транспортировочной траверсы.

  Компания «Машпром» располагает собственным производством муфелей колпаковых печей

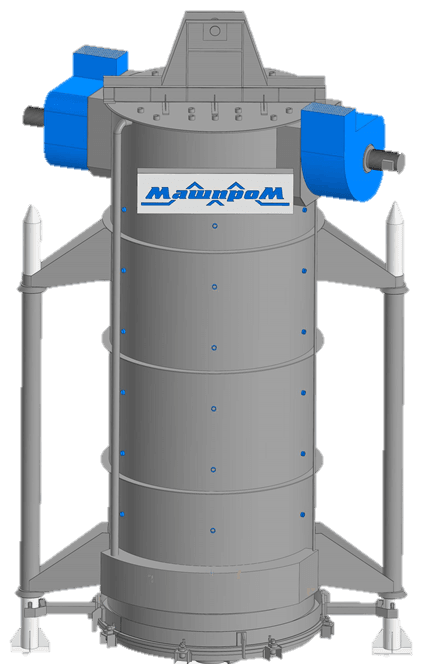

  4. Охлаждающий колпак.



  Охлаждающий колпак предназначен для ускоренного охлаждения садки через муфель.

  Представляет собой сварную цилиндрическую металлоконструкцию. На охлаждающем колпаке установлены два высокопроизводительных вентилятора для отвода горячего воздуха. Цилиндрическая часть охлаждающего колпака имеет отверстия для подсоса холодного воздуха. На боковой поверхности колпака расположены 2 направляющих устройства в виде трубы с креплением, для центрирования по колоннам стендовой площадки во время установки на стенд.

  На верхней крышке колпака расположены коллектора для водно-спрейерного охлаждения муфеля.

  5. Станция снабжения энергоносителями.

  6. Гидравлическая насосная станция.

  7. Шкафы: управления и автоматизации, силовой, гидравлический.

  Размеры печи, температура нагрева и комплектация выполняются в зависимости от требований заказчика. Для разработки колпаковой печи под ваши требования просим направить в наш адрес техническое задание.
