Камерные закалочные агрегаты

• Описание

  Камерные закалочные агрегаты типа СНОА предназначены для проведения закалки небольших и средних заготовок, с загрузкой в контейнеры, в автоматическом режиме.

  Конструкция

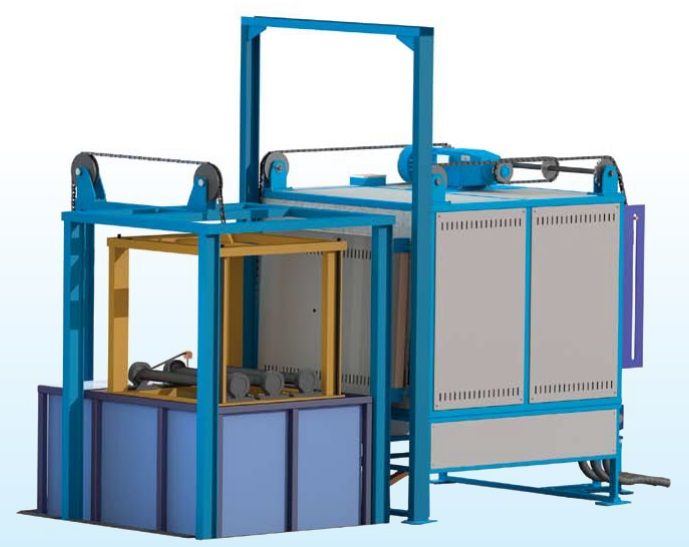

  Агрегат состоит из: камерной электропечи, закалочной ванны и механизмов перемещения контейнера по агрегату.

  Камерная электропечь имеет металлический каркас. Изнутри каркас футерован волокнистой теплоизоляцией. Теплоизоляция пода камеры выполнена из огнеупорной кладки кирпичей. Для размещения корзин с заготовками имеются три ряда опорных блоков (направляющих) из карбида кремния и направляющие для прохода цепного толкателя. Нагреватели в камере нагрева выполнены в виде спиралей и размещены с пяти сторон. Дверь камеры нагрева открывается подъемом вверх по специальным направляющим от пневматического привода.

  Механизм перемещения. Под электропечью размещен цепной толкатель-таскатель. Цепь толкателя перемещается по направляющим. На цепи имеется специальный крючок-толкатель. В случае движения вперед крючок выдвигается в позицию толкания, а в случае движения назад зацепляется с контейнером и перемещает его в печь.

  Закалочная ванна предназначена для охлаждения стали под закалку. Конструктивно ванна находится впереди печи и частично заглублена. Ванна представляет собой прямоугольную емкость сваренную из листовой стали. В ванне организовано перемешивание закалочной жидкости. Имеется система подогрева и охлаждения закалочной жидкости. Подогрев производится встроенными тэнами, а охлаждение пластинчатым теплообменником со встроенной системой циркуляции. В качестве закалочной жидкости стандартно предлагается водо-полимерная среда. Возможна поставка ванны на другой тип закалочной жидкости.

  Рольганговый стол предназначен для опускания контейнера в закалочную ванну. В рабочем положении уровень роликов совпадает с уровнем пода печи. Стол представляет собой металлический каркас с поперечно размещенными роликами. Рольганг-стол имеет два привода: вращения роликов и подъема/опускания стола. Приводы работают попеременно.

  Система управления агрегатом. Агрегат автоматически поддерживает задаваемые температуры в электропечи и закалочной ванны. По задаваемому алгоритму подает команды исполнительным механизмам, имеет необходимые блокировки и сигнализации.

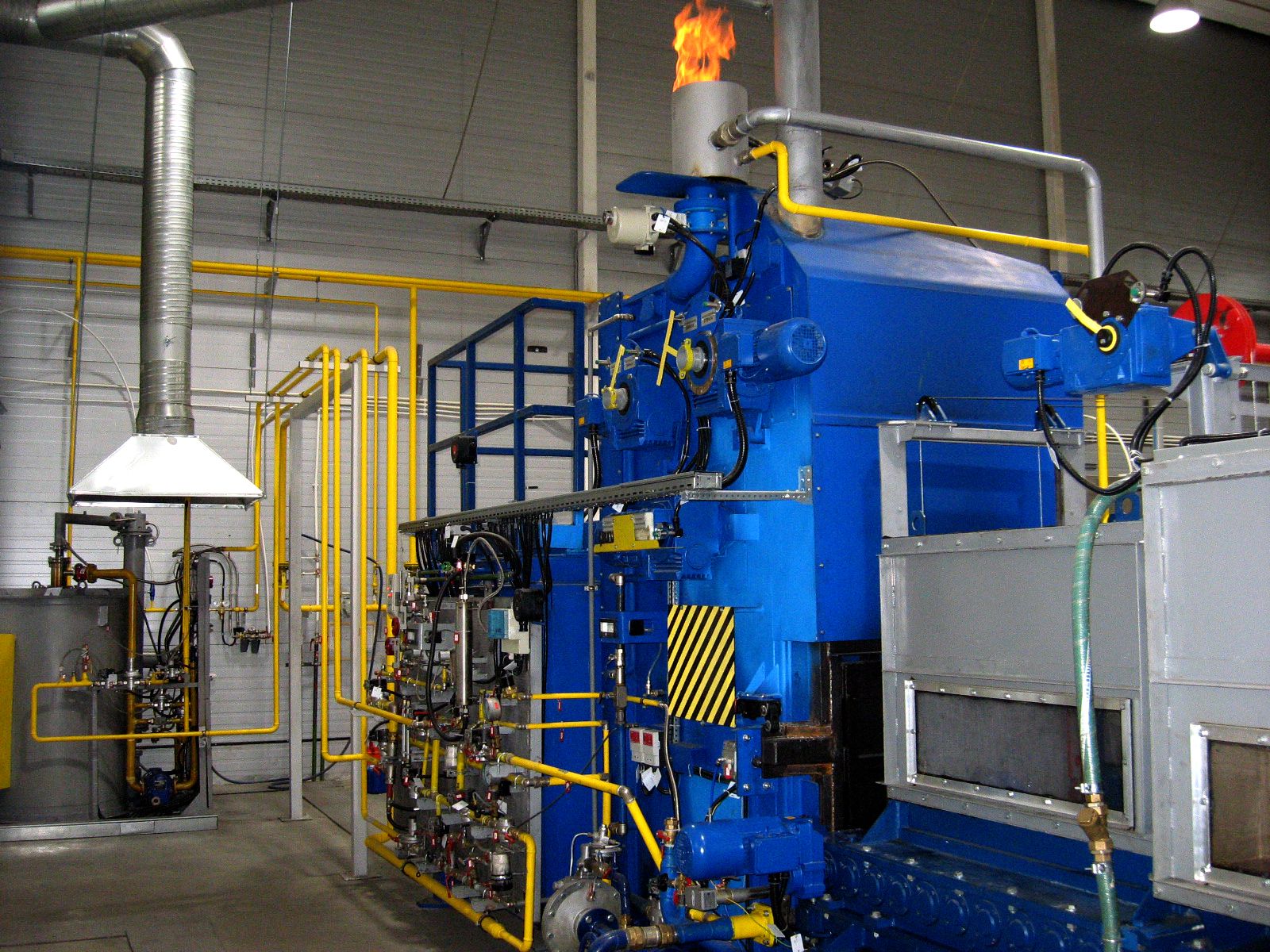

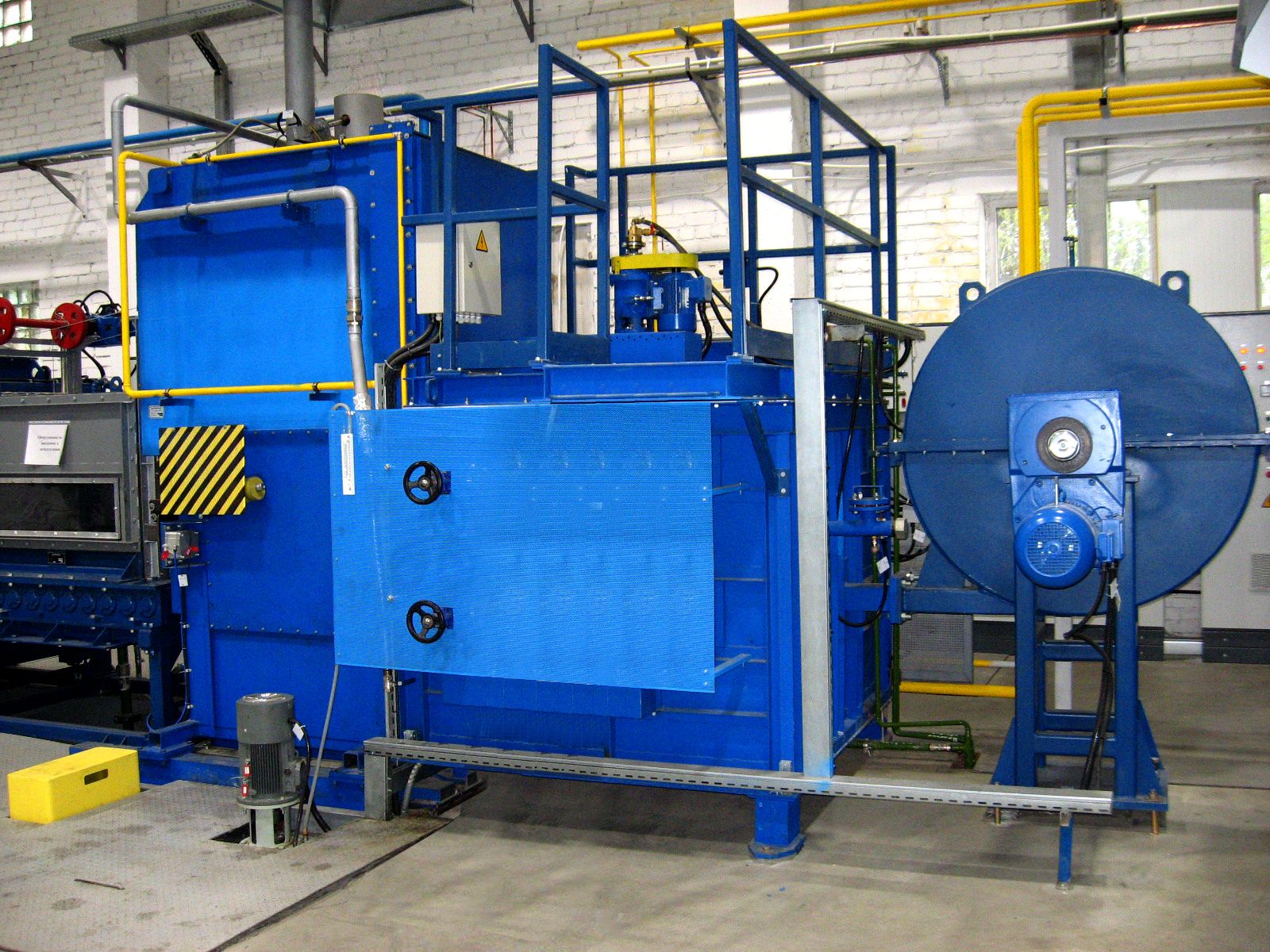

  Фотографии камерных закалочных агрегатов, изготовленных «Машпромом»





  Типы камерных закалочных агрегатов




  Обознач.	Раб. р-ры, (шир×дл×выс), мм	Габ. р-ры, (шир×дл×выс), мм	Темп. нагрева, °С	Мощность печи, кВт	Масса печи, кг
  СНОА 5.7.5/10	500×700×500	2500×3500×3800	1000	37	2500
  СНОА 7.10.4/10	700×1000×400	3000×3900×3900	1000	45	3400
