Барабанные проходные электрические печи

• Описание

  Проходные барабанные электрические печи предназначены для обжига, прокалки, сушки различных сыпучих материалов в непрерывном режиме, с последующей загрузкой их в тару.

  Барабанная электропечь может укомплектовывается на входе и выходе барабана уплотнительными коробами, служащими для уменьшения пылеуноса и организации вентиляции рабочего пространства, а также шнековым питателем.

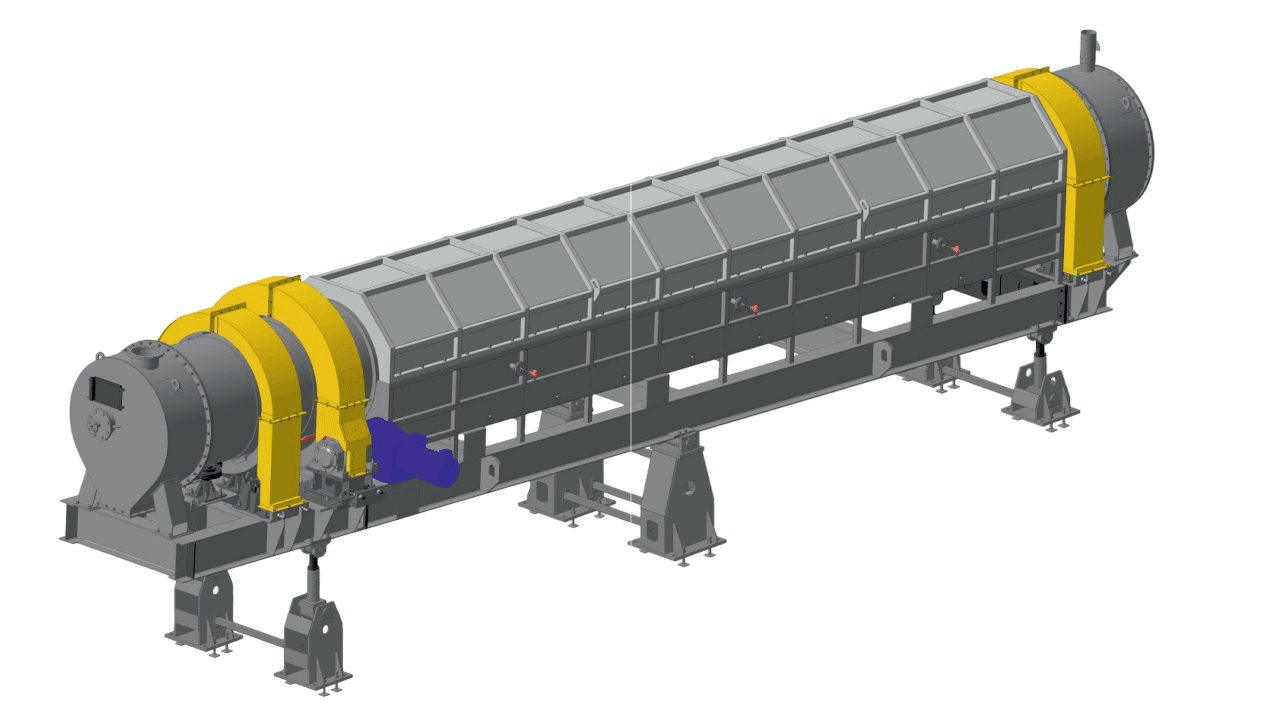

  Конструкция барабанной печи с элекрическим нагревом

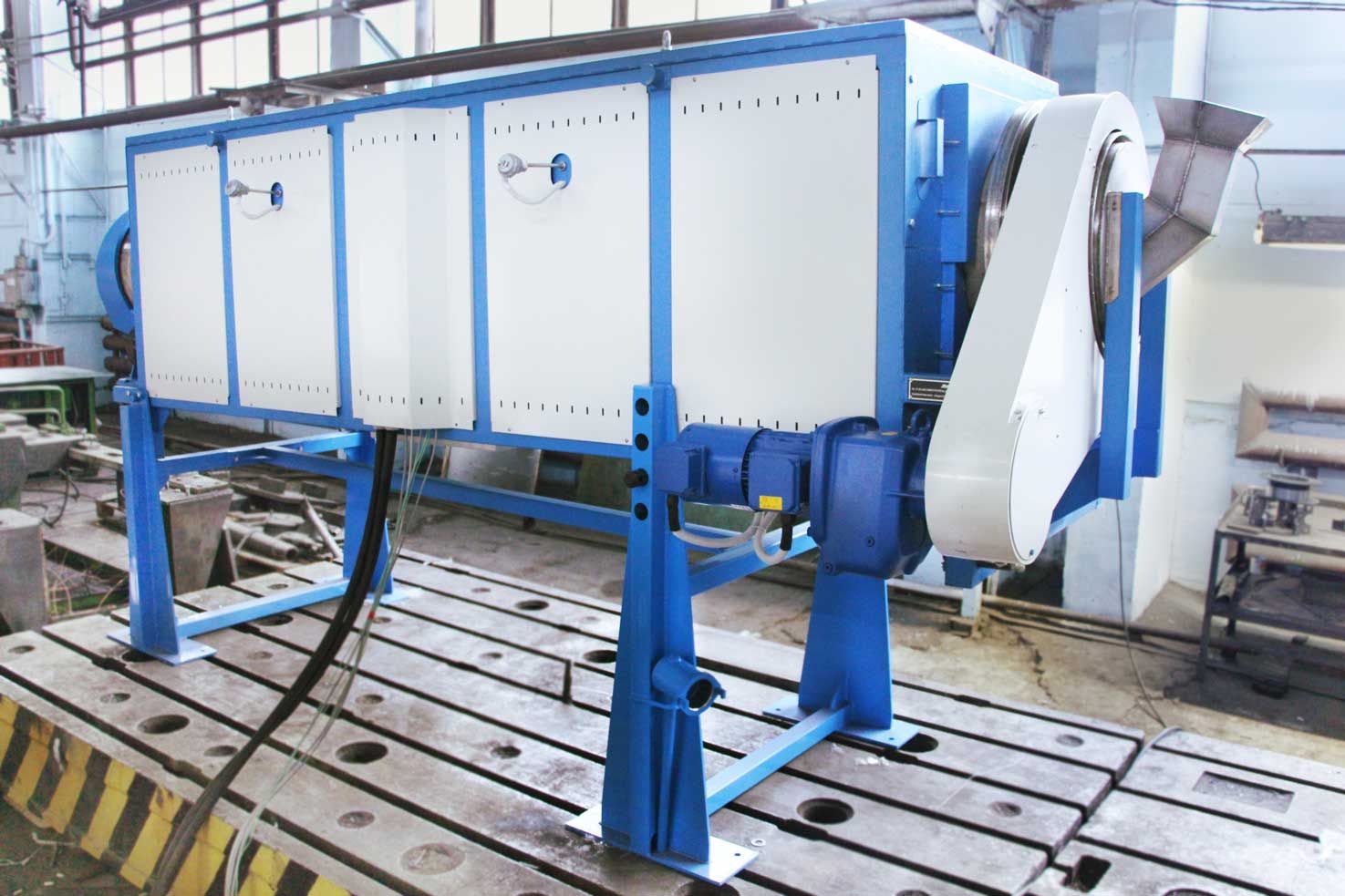

  Электропечь представляет собой блок нагрева с барабаном, установленные на опоры.

  Блок нагрева состоит из сварного каркаса. Изнутри каркаса размещена многослойная теплоизоляция, образующая камеру нагрева. Конструктивно камера нагрева электропечи поделена на три регулируемые зоны нагрева. Блок нагрева печи опирается на переднюю опору и закрепляется под нужным углом в задней опоре.

  Барабан выполнен в виде проходной трубы из жаропрочной стали. Входной и выходной концы барабана имеют поверхности для сопряжения с коробами. Рабочая часть барабана размещена в камере нагрева электропечи. По краям барабана имеются опорные обода. По ободам барабан опирается на опорные ролики. Крутящий момент барабану передается по цепной передаче от звездочки установленной на мотор-редукторе.

  Нагрев барабана производится излучением и конвекцией от электронагревательных элементов изготовленных в виде спиралей. Нагреватели расположены горизонтально с трех сторон: на поду и на боковых стенках. Контроль и регулирование температуры осуществляется автономно, от температурных датчиков (термопар), расположенных снаружи барабана.

  Загрузочный короб стационарно крепится к каркасу печи с одной стороны и сопрягается с барабаном через уплотнения. Загрузочный короб может соединяться со шнековым питателем. На загрузочном коробе имеется патрубок для возможности подключения к внешней вентиляционной системе. Шнековый питатель крепится на раме печи и устанавливается под течкой бункера накопителя. Производительность шнекового питателя регулируется изменением частоты вращения шнека.

  Типоразмеры

  Таблица. Возможные типоразмеры барабанных электропечей

  Обозначение	Макс. темп. (°С)	Размер нагреваемой части барабана (диаметр x длина, мм)	Габаритные размеры (Ш x Д x В, мм)	Мощность (кВт)	Масса печи (кг)
  СБО 5.27/5	500	500x2700	1800×4000×1500	120	1800
  СБО 6.60/5	500	600x6000	2020×7500×1735	400	4000
  СБО 6.60/10	1000	600x6000	2020×7500×1735	350	4500
  СБОА 6.60/10*	1000	600x6000	2300×8000×2500	350	5500
  СБОА 8.70/8*	800	800x6920	2260×11850×3700	220	13000
  СБОА 10.90/9,5*	900	1000x7474	3470х11685х3800	310	22200


  * с модулем охлаждения (габаритные размеры суммарные).



  Размеры печи, температура нагрева и комплектация выполняются в зависимости от требований заказчика.

  На данной странице представлены барабанные проходные печи с электрическим нагревом. Также мы разрабатываем барабанные проходные печи с газовым нагревом.

  Для разработки барабанной печи под ваши требования, просим направить в наш адрес техническое задание или заполнить опросный лист.
