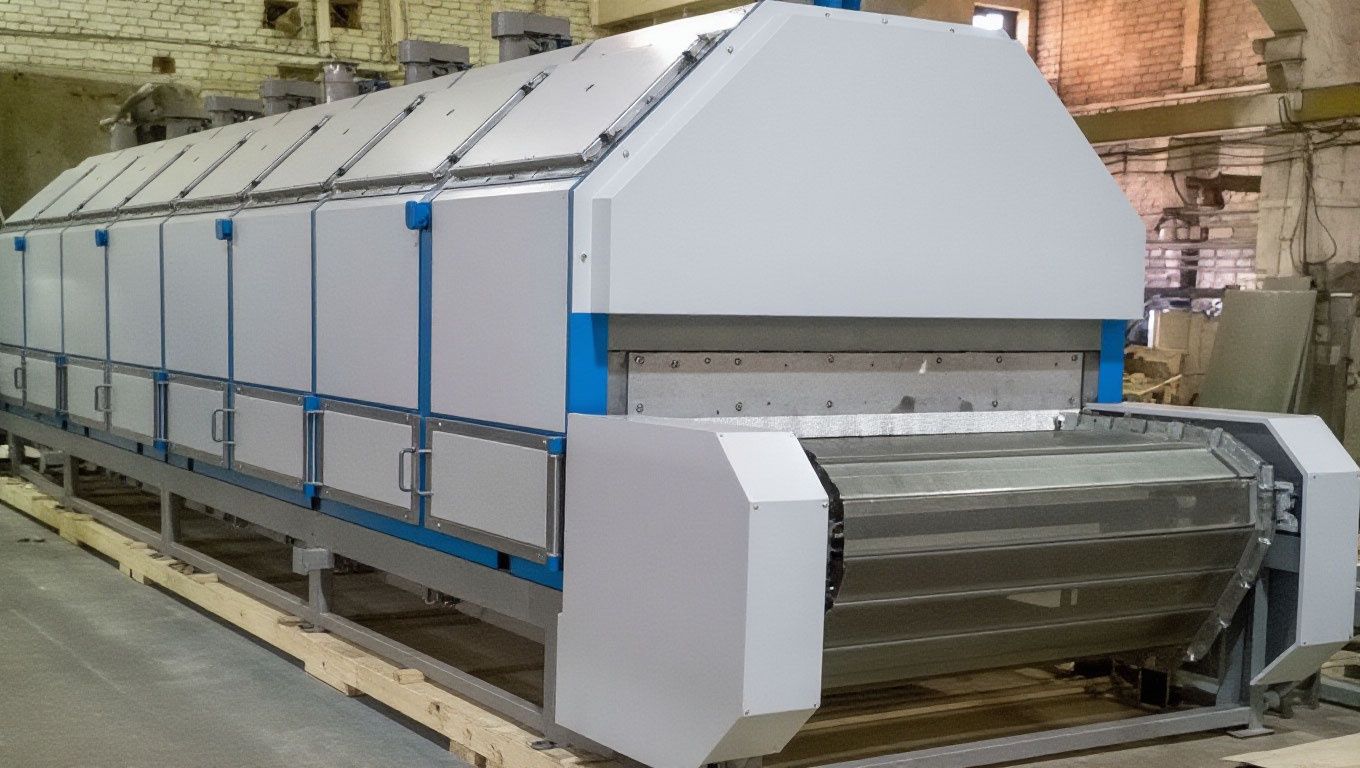

Конвейерные проходные электропечи

• Описание

  Конвейерные проходные электропечи типа СКО или СКЗ предназначены для проведения нагрева заготовок под сушку, отпуск, отжиг, пайку и другие термические процессы.

  Модели СКЗ могут проводить нагрев в защитных атмосферах. Электропечь СКО 8.70.3/9 предназначена для нагрева под закалку, может поставляться с закалочной ванной. Рабочее пространство конвейерных электропечей имеет вид проходного туннеля, подом которого служит конвейерная лента.

  Конструкция

  Каркас модулей электропечи выполнен из металлических профилей, обшитых изнутри кожухами, а снаружи декоративными панелями. Теплоизоляция печей выполняется многослойной: состоит из нескольких слоев разнотипных прессованных волокнистых матов, листов.

  Конвейерная лента, представляет собой плетеную сетку из проволоки. Лента проходит по всей длине камеры нагрева и возвращается через нижнюю часть печи. В камере нагрева лента опирается на неподвижные горизонтальные опоры. Лента перемещается от ведущего барабана фрикционного типа. Для увеличения тягового усилия ведущий барабан может быть снабжен звездочкой для сопряжения с цепью на ленте.

  Рабочий проем печи с двух сторон частично перекрывают заслонки.

  Заслонки выполнены из металлических профилей и теплоизолированы футеровкой. Передняя и задняя заслонки печи фиксируются на необходимой высоте. Выход горячего газа из печи частично предотвращают шторки из термостойкой ткани.

  Теплообмен в печах СКО производится с помощью вентиляторов и потокообразующих экранов. В печах серии СКЗ и печи СКО 8.70/9 теплообмен производится преимущественно излучением.

  Нагрев печи и изделий производится группами нагревателей расположенных горизонтально вдоль стен камеры нагрева, и на поду. Нагреватели изготовлены в виде спиралей из проволоки сплава «Суперфехраль» и надеты на керамические трубки. Для поддержания необходимой температуры, по длине печи, камера нагрева имеет независимые зоны нагрева с различной мощностью.

  Типоразмеры

  Таблица. Возможные типоразмеры барабанных электропечей

  Обозначение	Температура нагрева (°С)	Рабочие размеры (Ш x Д x В, мм)	Габаритные размеры (Ш x Д x В, мм)	Мощность (кВт)	Масса печи (кг)
  СКО 7.50.5/4	400	700×5000×500	1500×7000×2000	60	3000
  СКО 10.60.3/7	700	1000×6000×300	2200×8000×2000	250	4500
  СКО 15.100.4/7	700	1500×1000×400	2800×12000×2000	500	9000
  СКО 8.70.3/9	900	800×7000×300	1800×8500×1700	450	5000
  СКЗ 2.100.1,5/10	1000	700×5000×500	1200×11500×2000	100	3800

  Размеры печи, температура нагрева и комплектация выполняются в зависимости от требований заказчика. Для разработки конвейерной печи под ваши требования просим направить в наш адрес техническое задание или заполнить опросный лист.

  Опросный лист

  Скачать опросный лист на проектирование (изготовление) электрической печи. Заполненный опросный лист отправляйте через форму обратной связи, добавив вложением (кнопка «прикрепить файл») либо по адресу pechi@mashprom.ru.
